Насадочные колонны (абсорберы, скрубберы) — это вертикальные аппараты, где взаимодействие газовой и жидкой фаз происходит на поверхности специальных элементов — насадки. Эти установки служат основой для процессов абсорбции, десорбции и ректификации в различных отраслях промышленности.
Ключевой принцип функционирования — организация противотока. Жидкая фаза, подаваемая сверху, стекает вниз, смачивая поверхность наполнителя. Газовая струя, поступающая снизу, движется навстречу, обеспечивая тесный контакт на развитой площади. Именно на этой границе целевые компоненты (например, диоксид серы, аммиак) переходят из одной фазы в другую, достигая цели очистки, сепарации или выделения.
Конструктив и комплектующие
Современный аппарат — это тщательно спроектированная система, состоящая из нескольких ключевых модулей:
Корпус. Производится из углеродистой или нержавеющей стали, термопластов (полипропилен, PVDF) или композитов, в зависимости от агрессивности рабочей среды и её параметров.
Слой насадки. Определяющий компонент эффективности. Элементы загружаются внутрь, формируя зону с максимальной площадью контакта.

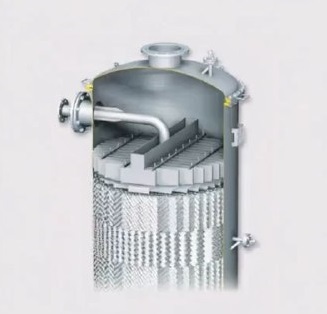

Устройство распределения жидкости. Критически важный узел, определяющий равномерность орошения. Некорректная работа этой системы резко снижает производительность. Включает основные и промежуточные распределители.
Опорная решетка. Удерживает вес слоя наполнителя, обладает достаточной площадью для прохода газового потока.
Дополнительные элементы: каплеотбойники, смотровые окна, люки-лазы, штуцеры для контрольно-измерительных приборов, дренажные устройства.
Классификация и выбор наполнителя: от колец Рашига до современных систем
Подбор типа насадки — это поиск баланса между производительностью, гидравлическим сопротивлением и стоимостью.
Группа 1: Неупорядоченные (навальные) слои
Элементы загружаются хаотично. Основные плюсы — сравнительно низкая цена и простота монтажа. Типичные представители:
Кольцевые модификации: Классические керамические кольца Рашига, перфорированные металлические кольца Палля.
Седельные варианты: Седла Берля, сёдла ИНТАЛОКС, гарантирующие улучшенный сток и более высокую эффективность.
Прочие конфигурации: Спиральные, зигзагообразные и проволочные.
Группа 2: Регулярные (структурированные) наполнители
Собираются в виде упорядоченных блоков, формируя каналы для движения фаз. Это решение для задач с высокими требованиями к чистоте и энергоэффективности.
Листовые (пластинчатые): Меллапак (Mellapak), Флексопак (Flexipap) — производятся из гофрированных листов.
Сетчатые: Супрапак (Suprapak), Ексципак (Excipac) — отличаются капиллярным эффектом для отличного смачивания.
Трубчатые и решетчатые: Прочные конструкции для сред с высокой запыленностью.
Сравнительный анализ для технического решения:





КритерийСтруктурированный наполнительНавальная загрузкаУдельная поверхность, м2/м3100-80050-500Свободный объем, %90-9860-95Гидравлическое сопротивлениеСущественно нижеВыше, особенно при повышенной нагрузкеСклонность к забиваниюМеньшаяВысокая, особенно у мелких фракцийМасштабированиеПредсказуемо, просто для больших сеченийСложнее, требуется перераспределениеCAPEX (капитальные вложения)ВышеНижеOPEX (эксплуатационные расходы)Ниже (за счёт экономии энергии)Выше
Технико-экономические аспекты: сильные и слабые стороны
Преимущества:
Энергоэффективность. Минимальное противодавление снижает затраты от вентиляторов.
Высокая производительность на единицу перепада давления. Позволяет достигать нужных показателей в более компактных аппаратах.
Широкая вариативность материалов. Возможность применения керамики, пластиков, спецсплавов для агрессивных сред.
Работа с пенообразующими средами. Большая устойчивость относительно тарельчатых аналогов.
Ограничения при проектировании:
Распределение жидкости. Качество орошения — определяющий фактор, нуждающийся в точном расчёте.
Узкий рабочий диапазон. При отклонении от проектных режимов (особенно в меньшую сторону) КПД может резко снижаться.
Чувствительность к загрязнениям. Отдельные виды склонны к блокировке твёрдыми частицами.
Области промышленного внедрения
Экология и газоочистка:
Нейтрализация дымовых газов ТЭЦ и МСЗ от SO2, HCl в скрубберах со щелочным орошением.
Улавливание паров ЛОС на химических производствах с использованием угольной или полимерной загрузки.
Нефтегазовый комплекс:
Подготовка и осушка природного газа. Аминовые абсорберы для удаления сероводорода; гликолевые аппараты для дегидратации.
Стабилизация конденсатов.
Химический синтез:
Производство минеральных кислот: финальная абсорбция оксидов.
Синтез аммиака и удобрений: очистка технологических потоков.
Общая химическая технология:
Осушка и очистка воздуха.
Ректификация спиртов, многокомпонентных смесей.
Этапы создания промышленного решения
Внедрение — это последовательный инжиниринговый процесс:
Технический аудит и расчёт: Анализ исходных условий. Определение габаритов аппарата, подбор вида и материала наполнителя, расчёт гидравлики.
Конструкторская разработка: Создание рабочих чертежей, подбор стандартных узлов, проектирование систем орошения.
Изготовление и контроль: Работа на производстве с сертифицированными материалами, контроль сварных соединений, испытания.
Поставка, монтаж и запуск: Доставка на объект, шеф-монтажные работы, пуско-наладка и вывод на проектные режимы.
Итог:
Данный тип аппаратов — это высокотехнологичное решение, чья результативность закладывается на стадии проектирования. Его выбор обоснован для задач, где критичны энергозатраты, агрессивность среды или необходима высокая степень извлечения. Ключ к успешной реализации — корректный технологический расчёт, грамотный подбор типа наполнителя и качественное изготовление систем распределения фаз.

Тарельчатые колонны — это один из ключевых типов массообменного оборудования в химической, нефтеперерабатывающей, газовой и других отраслях промышленности.
Давайте разберем подробно, что это такое, как работают, где применяются и какие у них особенности.
Что это такое и принцип работы
ТК (колонный аппарат, ректификационная или абсорбционная колонна) — это вертикальный аппарат, внутри которого на определенном расстоянии друг от друга установлены горизонтальные перегородки — тарелки.
Принцип работы:
Снизу вверх поднимается паровой (или газовый) поток.
Сверху вниз стекает жидкий поток.
На каждой тарелке происходит интенсивный контакт между паром и жидкостью:
Пар барботирует через слой жидкости.
Происходит массо- и теплообмен: более летучие компоненты переходят из жидкого состояния в пар, а менее летучие — из пара в жидкость.
В результате этого многоступенчатого контакта на верху колонны отбирается легкокипящий продукт (или очищенный газ), а в нижней части — тяжелокипящий продукт (или жидкость, обогащенная поглощенным компонентом).
Ключевые элементы конструкции
Корпус (обечайка): Вертикальный цилиндрический сосуд, рассчитанный на рабочее давление и температуру.
Тарелки: Основной рабочий элемент. Бывают различных типов (см. ниже). Имеют отверстия для прохода пара и переточные устройства для стока жидкости.
Переточные устройства: Обеспечивают переток жидкости с тарелки на тарелку (обычно сливные стаканы или патрубки).
Патрубки для ввода/вывода потоков:
Штуцер ввода исходной смеси (питания).
Штуцер вывода парового потока (верхний продукт).
Штуцер вывода жидкого потока (нижний продукт).
Кипятильник (ребойлер): Нагревает нижний продукт, создавая паровый поток. Часто выносной.
Дефлегматор (конденсатор): Охлаждает и конденсирует пары с верха колонны. Часть конденсата возвращается в колонну (флегма), часть отводится как продукт.
Люки-лазы и смотровые окна: Для монтажа, ремонта и визуального контроля.
Основные типы (самая важная классификация)
Выбор типа определяет КПД, производительность и гидравлическое сопротивление.
